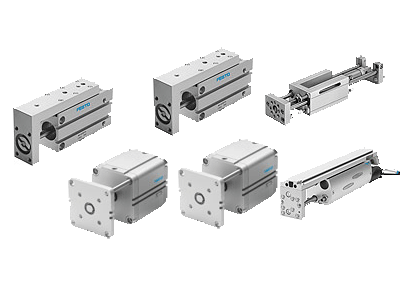

FESTO导向气缸

FESTO导向气缸详细信息



P:弹性缓冲,不可调

PPV:双端具有可调缓冲,不带终端位置调节

Y...:液压缓冲器



带滑块的驱动器

型号直径 [mm]行程缓冲感测说明
 力 [N][mm]PPPVY...A

小型滑台式气缸 DGSL
Minischlitten DGSL

4 … 25
17 … 483

10 … 200

-
  • 负载力大,定位精度高
  • 8种规格,灵活性高
  • 结构紧凑

小型滑台式气缸 SLT
Minischlitten SLT

6 … 25
34 … 590
10...200-
  • 功能强大的双活塞驱动器
  • 灵活的附加选项
  • 终端位置调节方便

小型滑台式气缸 SLS
Minischlitten SLS

6 … 16
17 … 121
5 … 30--
  • 细长结构
  • 灵活的附加选项
  • 终端位置调节方便

小型滑台式气缸 SLF
Minischlitten SLF

6 … 16
17 … 121
10 … 80--
  • 扁平结构
  • 灵活的附加选项
  • 终端位置调节方便

滑块驱动单元 SPZ
Schlitteneinheit SPZ

10 … 32
60 … 724

10 … 100

--
  • 扭转刚度极大, 可承受较大作用力
  • 活塞杆间距较大,承载能力强
  • 滑动轴承或循环滚珠轴承导轨



带导向杆的驱动器

型号直径 [mm]行程缓冲感测说明
 力 [N][mm]PPPVY...A

高精度导向杆气缸 DFP
Führungseinheit DFP

10 … 80
47 … 3,016
25 … 5,000-
  • 导向精度高
  • 抗扭矩能力强
  • 和标准气缸相比,节省空间
  • 用于非接触式终端位置感测

紧凑型气缸ADNGF
Kompaktzylinder ADNGF

12 … 100
68 … 4,712
1 … 400+--
  • 导向杆和连接板确保活塞杆抗扭转
  • 附件品种齐全
  • 提供备件服务

紧凑型气缸 ADVUL
Kompaktzylinder ADVUL

12 … 100
68 … 4,712
1 … 400--
  • 导向杆和连接板确保活塞杆抗扭转
  • 型材槽,用于安装接近传感器
  • 附件范围广

小型导向杆气缸DFC
Mini-Führungseinheit DFC

4 … 10
7.5 … 47
5 … 30--
  • 最小的导向杆气缸
  • 所需安装空间小
  • 单个壳体内集成了驱动和导向单元 – 带滑动轴承导轨或循环滚珠轴承导轨
  • 用于非接触式终端位置感测
  • 精度高,负载能力强

导向杆气缸
DFM, DFM-B
Führungszylinder DFM

10 … 100
48 … 4,712
10 … 400-
  • 单个壳体内集成了驱动和导向单元
  • 结构坚固、动作精确
  • 可承受较大的扭矩和径向力
  • 派生型选择范围广

双活塞气缸 DPZ
Doppelkolbenzylinder DPZ

10 … 32
94 … 966
10100--
  • 两个活塞使驱动力增加一倍,空间节省一半
  • 滑动轴承导轨或循环滚珠轴承导轨
  • 活塞杆间距较大,承载能力强
  • 终端位置具有精确行程调节

直线气缸 SLE
Lineareinheit SLF

10 … 50
47 … 1,178
10 … 500--
  • 多驱动轴和驱动器组合
  • 循环滚珠轴承导轨
  • 个性化位置感测和终端位置缓冲方案



直线模块

型号直径 [mm]行程缓冲感测说明
  [N][mm]PPPVY...A

直线驱动模块 HMP
Linearmodul HMP

16 … 32
121 … 483
16 … 400--
  • 精密无间隙导向系统
  • 终端挡块无级可调
  • 终端位置缓冲可调

直线驱动模块HMPL
Linearmodul HMPL

12 … 20
51 … 158
30 … 200--
  • 精度高
  • 动态性能好
  • 模块化功能
  • 安装系统操作方便

+ 标准,始终可用

FESTO导向气缸由广烜提供资料,严禁拷贝!
