FESTO倍力气缸和多位置气缸

点击这里给我发消息

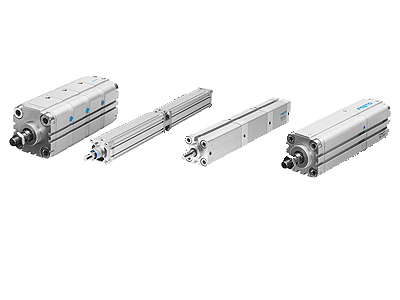

FESTO倍力气缸和多位置气缸

FESTO倍力气缸和多位置气缸详细信息



倍力气缸: 连接2个、3个或4个活塞直径和行程长度均相同的气缸, 驱动力比传统气缸大的多

多位置气缸:串联2到5个活塞直径相同但行程长度不同的气缸,最多6个位置



倍力气缸



型号直径
[mm]
行程
[mm]

[N]
说明

倍力气缸 ADVUT
Tandemzylinder ADVUT

2x25, 3x25, 4x25, 2x40,
3x40, 4x40, 2x63, 3x63,
4x63, 2x100, 3x100, 4x100
1 ... 150247 ... 17.966
  • 力成倍增加:最多可连接4个气缸
  • 只需要2个气接口
  • 双作用紧凑型气缸

倍力气缸 ADNH
Tandemzylinder ADNH

2x25, 3x25, 4x25, 2x40,
3x40, 4x40, 2x63, 3x63,
4x63, 2x100, 3x100, 4x100
1 ... 150542 ... 18.281
  • ISO 21207
  • 力成倍增加:最多可连接4个气缸
  • 只需要2个气接口
  • 双作用紧凑型气缸
  • 符合ISO 21287标准

倍力气缸 DNCT
Tandemzylinder DNCT

2x32 ... 125Ø 32 ... 50:
2 ... 500

Ø 63 ... 125:
3 ... 500
898 ... 14.244
  • ISO 15552
  • 力成倍增加:最多可连接2个气缸
  • 双作用标准气缸



多位置气缸



型号直径
[mm]
行程
[mm]

[N]
说明
多位置气缸 ADNM
Mehrstellungszylinder ADNM
25, 40, 63, 100Ø 25:
1 ... 1,000

Ø 40, 63, 100:
1 ... 2,000
295 ... 4,712
  • 多位置气缸,最多可具有6个位置
  • 可连接2 - 5个气缸
  • 安装附件与标准气缸ADN相同
  • 孔型符合紧凑型气缸ISO 21287标准
多位置气缸 ADVUP
Mehrstellungszylinder ADVUP
25, 40, 63, 1001 ... 2,000247 ... 4,712
  • 双作用多位置气缸,最多可具有3 个位置
  • 可连接2个气缸
FESTO倍力气缸和多位置气缸由广烜提供资料,严禁拷贝!
